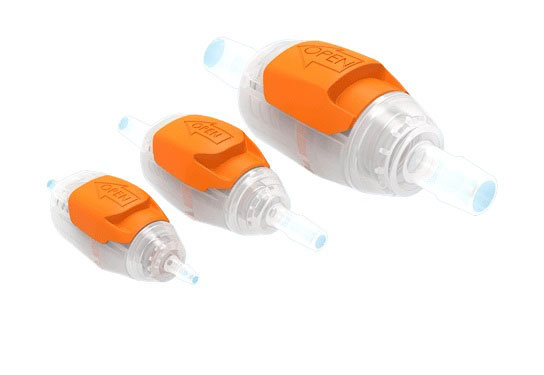

Attacchi rapidi con bloccaggio scorrevole realizzati in numerose combinazioni di materiali
Separazione quasi senza gocciolamento (serie Small e Medium < 0,05 cc) - Anti-gocciolamento.
Descrizione
Questi innesti rapidi sono separati sul lato femmina mediante un pulsante scorrevole.

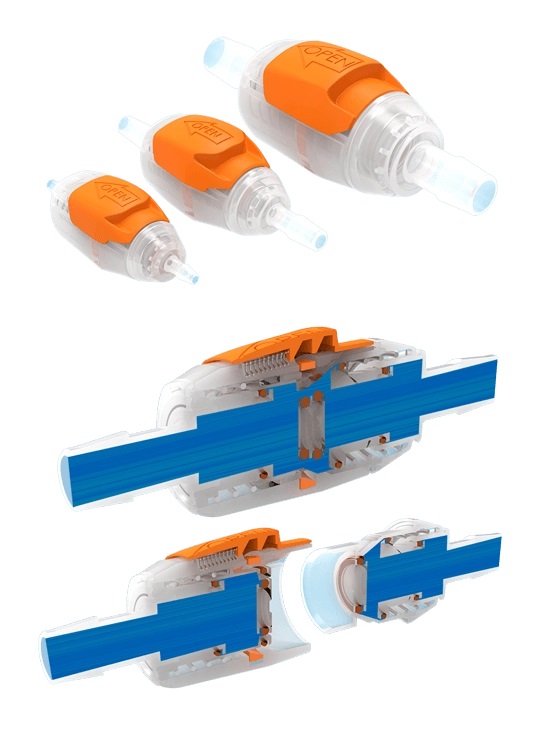

Il design di questi connettori ne consente uno portata elevata con bassa perdita di carico ed è quasi senza gocciolamenti durante la separazione.
Per le serie Small, Medium, Large e X-Large Molla non nel percorso del fluido, in modo che i materiali a contatto con il fluido siano limitati a una plastica selezionabile e una guarnizione. La scelta delle possibili combinazioni di materiali è varia.Il
design di questi innesti rapidi è ottimizzato per il percorso del fluido e riduce le restrizioni, le turbolenze, la formazione di schiuma e di bolle.
Il campo di pressione si estende dal vuoto a 6,2 bar (o 4,1 bar per la serie Micro).
Nella serie Micro, la molla è nel percorso del fluido e il materiale può essere scelto tra la versione in acciaio inossidabile, non metallica o non magnetica. Questa serie è ottimizzata in termini di dimensioni e offre soluzioni di attacco rapido molto compatte.
Gli innesti rapidi possono essere combinati all'interno della serie, ma non tra serie. (Ad esempio, una combinazione di Piccolo con Medio o Micro-O con Micro-V non è possibile).
Questi connettori vengono utilizzati nella tecnologia medica (scienze della vita), nel settore biofarmaceutico, nell'industria della stampa e in molte altre applicazioni in cui deve essere garantita una connessione e una disconnessione sicure.

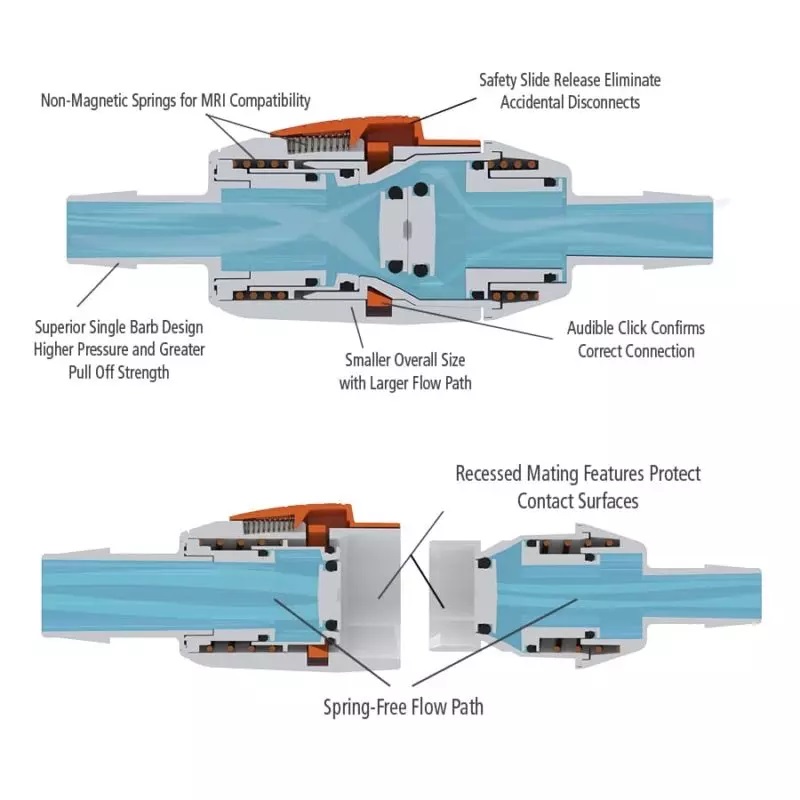

Vantaggi degli innesti rapidi Slide Lock
- Molla non nel percorso del fluido (Serie: Small, Medium, Large e X-Large)
- Molte combinazioni di materiali disponibili
- Opzioni con valvola e flusso aperto
- Separazione con perdita di liquido minima
- Asettico
- Serie Micro dalle dimensioni più piccole
- Design a punta singola
- Materiali conformi a USP Classe VI/ISO10993
- Un clic udibile conferma la corretta connessione
- Il rilascio a scorrimento di sicurezza riduce al minimo le disconnessioni accidentali
- Può essere sterilizzato (PP (radiazioni, EtO), PVDF (autoclave, radiazioni, EtO))
- Disponibili opzioni di molle non magnetiche
Specifiche
Dimensioni della connessione
|
1/16″, 1/8″, 3/16″, 1/4″, 5/16″, 3/8″, 1/2″, 5/8″, 3/4″, 1″
|
|---|---|
Area di stampa
|
Vuoto fino a 6,2 bar (Micro serie 4,1 bar)
|
Intervallo di temperatura
|
PP: 0°C – 71°C PVDF: 0°C – 121°C PS: -40°C – 139°C GFBN: 32°C – 232°C |
Riduci il volume dopo la separazione
|
Small (1/8″ – 3/16″): < 0,05cc Medium (1/4″ – 3/8″): < 0,05cc Large (1/2″ – 3/4″): 0,1cc |
Materiali dell'alloggiamento
|
Polypropylene (PP) Polyvinylidene Flouride (PVDF) Polysulfone (PS) Glass Filled Black Nylon (GFBN) |
Pulsante di scorrimento
|
Polycarbonat
|
piume
|
Acciaio inossidabile Non magnetico Non metallico |
Foche
|
Buna-N EPDM Silikon Viton Silikon ohne Schmierstoff |
lubrificante
|
PFPE (biokompatibel, inert)
|
Madre
|
PVDF (PVDF Gehäuse) Nylon (PP, PS, GFBN Gehäuse) |

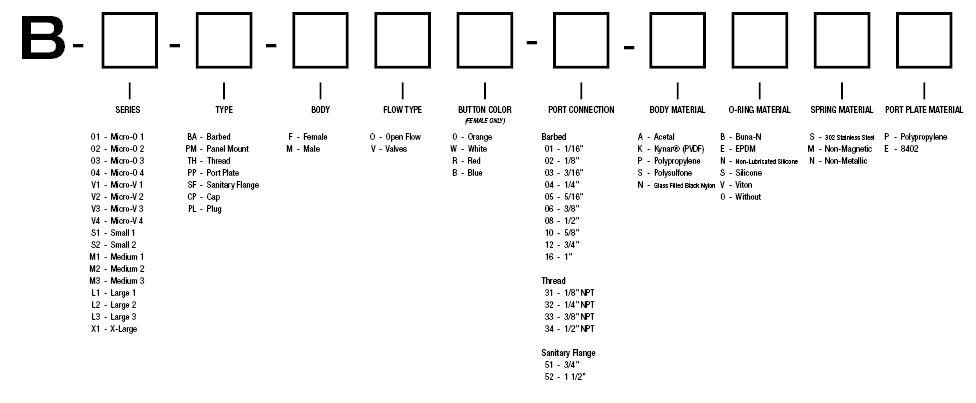

Digitare il codice
Attacchi rapidi personalizzati
Oltre ai giunti standard, sviluppiamo con i nostri partner soluzioni specifiche per il cliente, come connettori multivia, connettori per chip microfluidici o anche dimensioni e design speciali. La produzione di un'ampia varietà di materie plastiche e materiali di tenuta in camera bianca consente l'utilizzo in un'ampia gamma di applicazioni e settori. Saremo lieti di discutere con voi il vostro progetto e di sviluppare un accoppiamento ottimale per il vostro dispositivo.
