Protezione di sensori di pressione differenziale sensibili nel sistema Pitot-Static dell’Aerospace Team Graz con elettrovalvole in linea BMT
Contesto del progetto
Nell’ambito del progetto di ricerca dell’Aerospace Team Graz, viene sviluppato un sistema Pitot-Static per testare la precisione delle misurazioni barometriche di velocità e altitudine in condizioni estreme. La misurazione avviene tramite sensori di pressione assoluta per la pressione statica e dinamica, oltre a sensori di pressione differenziale a basso campo di misura, per aumentare la precisione a basse velocità.
Sfida
- I sensori di pressione differenziale sono sensibili alla sovrapressione, che può verificarsi a velocità di volo elevate.
- Una sovrapressione danneggerebbe i sensori e comprometterebbe la precisione delle misurazioni.

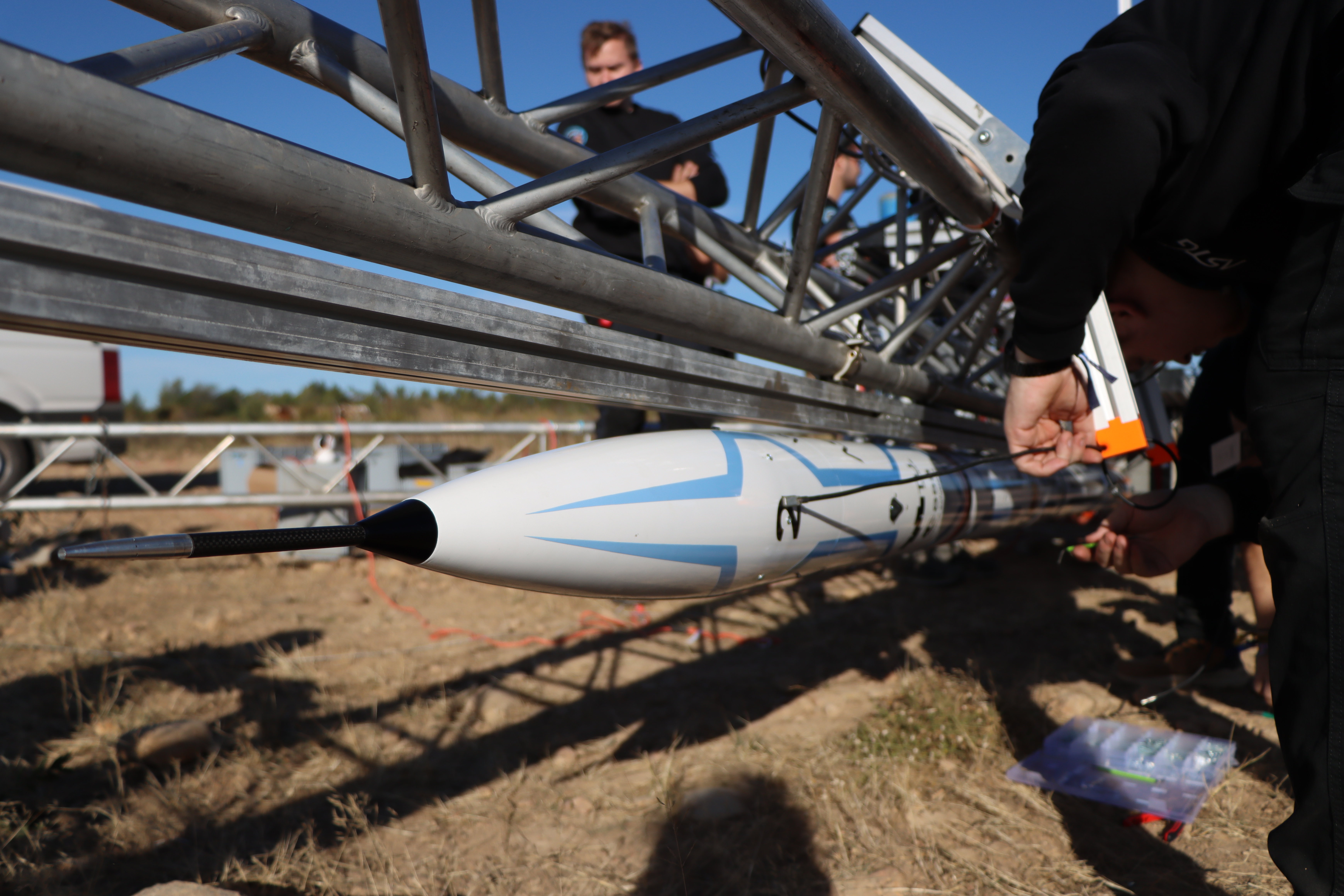

- Lo spazio disponibile nella punta del razzo è molto limitato, il che richiede una soluzione compatta.
Soluzione

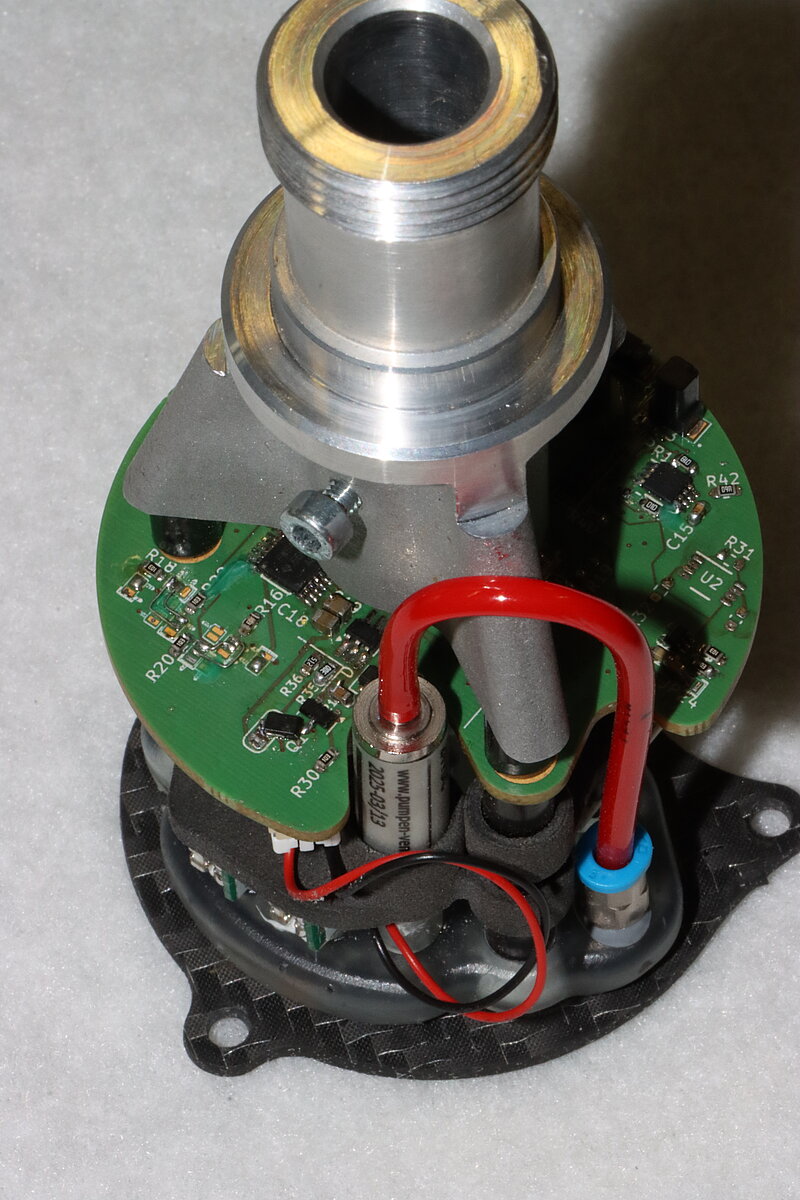

Per evitare danni da sovrapressione, una elettrovalvola in linea BMT (7,5 mm) è stata integrata nel collettore PSP. Questa valvola consente:
- L’interruzione del percorso della pressione ad alte velocità per proteggere il sensore sensibile.
- Controllo rapido e preciso del flusso di pressione grazie al design compatto.
- Ingombro minimo, fondamentale per l’integrazione nella punta affusolata del razzo.
Vantaggi tecnici della valvola BMT
- Design compatto (solo 7,5 mm) per spazi di installazione ridotti.
- Guida assiale del flusso per una bassa perdita di pressione.
- Alta affidabilità in condizioni estreme (vibrazioni, variazioni di temperatura, vuoto).
- Basso consumo energetico, ideale per sistemi a energia limitata nello spazio.
Risultato
L’uso dell’elettrovalvola in linea BMT ha permesso di realizzare un’unità di misura compatta e ad alta precisione che:
- Garantisce il funzionamento ottimale dei sensori di pressione differenziale.
- Prolunga la durata dei sensori proteggendoli dalla sovrapressione.
- Soddisfa i requisiti di peso e ingombro.
